توپولوژی شبکه چیست؟

در دنیای پیچیده و متصل امروز، مدیریت و سازماندهی دستگاه های مختلف در یک شبکه، اهمیت فوق العاده ای دارد. یکی از مفاهیمی که در این زمینه بارها شنیده می شود، توپولوژی شبکه است. اما واقعاً توپولوژی شبکه چیست و چرا باید به آن توجه کنیم؟

توپولوژی شبکه

در قلب هر شبکه ی کامپیوتری، ساختاری نهان وجود دارد که مسیر حرکت بسته های داده را مشخص می کند؛ به این ساختار، توپولوژی شبکه می گوییم. گویی در شهری پیچیده، طرح خیابان ها و گذرگاه ها را ایجاد میکینم تا خودرو ها (داده ها) بدون ترافیک و اشتباه به مقصد برسند. توپولوژی شبکه نقشه ی این مسیرها را ارائه می کند و نوع، نحوه ی اتصال و مسیرگذاری بین گره ها (Nodes) را تعیین می نماید.

انتخاب درست توپولوژی، ستون فقرات کارایی و پایداری شبکه است. در یک دفتر کوچک، توپولوژی ستاره ای (Star)  با یک سوئیچ مرکزی کافی به نظر می رسد؛ اما در سازمان های بزرگ با صدها یا هزاران کاربر، توپولوژی های مش (Mesh) یا هیبرید (ترکیب چند توپولوژی) اولویت می یابند، تا از گلوگاه های ترافیکی و قطع سراسری شبکه جلوگیری شود. درست مانند یک پل کابلی که هر کابل کشنده، بار را تقسیم می کند و اگر یکی پاره شود، ساختار کلی فرو نمی ریزد. اگر قصد راه اندازی یک شبکه پایدار و قابل اعتماد را دارید، تجهیزات شبکه میکروتیک با کیفیت بالا و قابلیت های پیشرفته می توانند انتخابی هوشمندانه برای ساختارهای مختلف توپولوژی باشند.

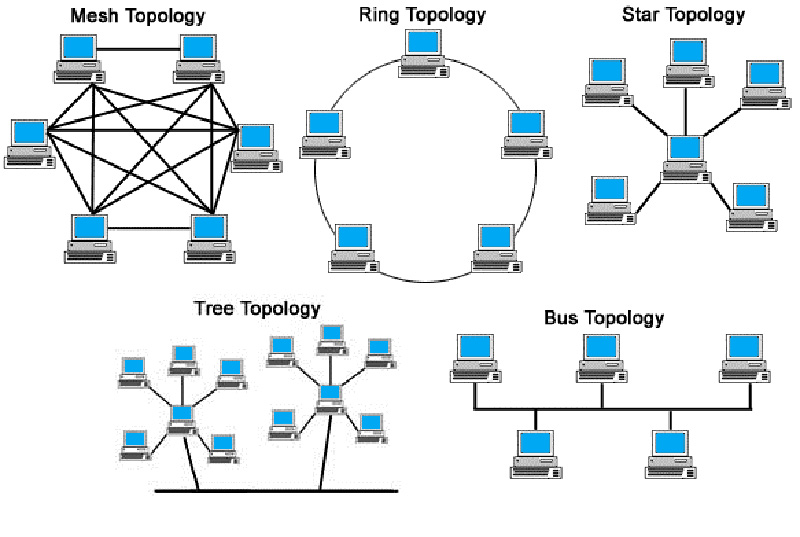

انواع توپولوژی شبکه

در دنیای شبکه های کامپیوتری، ساختار و چیدمان دستگاه ها به گونه ای تعیین کننده است که گویی معماری یک شهر را طراحی می کنیم؛ هر خیابان، باید به درستی انتخاب شود تا جریان داده ها روان و بدون گلوگاه پیش برود. انواع توپولوژی شبکه دقیقاً مانند این خیابان ها، نشان دهنده الگوی اتصال گره ها (کامپیوتر ها، سرور ها، روتر ها و...) به یکدیگر هستند. در ادامه به مهم ترین این الگو ها می پردازیم:

• توپولوژی خطی :(Bus) در این مدل ساده، همه دستگاه ها به یک کابل واحد متصل می شوند که حکم شریان اصلی را دارد. مزیت اصلی این ساختار هزینه ی پایین و پیاده سازی سریع است، اما همین کابل واحد می تواند نقطه ی شکست شبکه باشد؛ کافی است یک قطعه ای کوچک همه را از کار بیندازد.

• توپولوژی ستاره ای :(Star)پرکاربرد ترین مدل در شبکه های کوچک و متوسط است.

 هر گره جداگانه به یک هاب یا سوئیچ مرکزی وصل می شود، اگر مشکلی در کابل یک دستگاه رخ دهد، تنها آن نقطه آسیب می بیند و باقی شبکه سالم می ماند. اما این مرکزیت، یک نقطه ضعف هم دارد؛ خرابی هاب یا سوئیچ اصلی می تواند کل شبکه را از کار بیندازد.

• توپولوژی حلقوی :(Ring) در این ساختار، دستگاه ها به صورت دایره ای پشت سر هم چیده می شوند و داده ها در یکی از دو جهت در گردش اند. توپولوژی حلقوی هزینه ی پیاده سازی متوسطی دارد و مدیریت ترافیک در آن به پروتکل های خاصی نیاز دارد.

 اگر حلقه ای پاره شود، کل شبکه قطع می شود؛ مگر آنکه از مکانیزم های پشتیبان دوچرخه ای (dual Ring) استفاده شود.

• توپولوژی مش :(Mesh) مثل تار عنکبوت، هر دستگاه به چند یا همه ی دستگاه های دیگر متصل است. مزیت تحریک آمیز این ساختار، مقاومت بالا در برابر خرابی مسیر ها و تأخیر کم است. اما هزینه ی بالای کابل کشی و پیچیدگی مدیریت، مش را به گزینه ای معمولاً ویژه شبکه های بزرگ و حیاتی تبدیل کرده است.

• توپولوژی درختی (Tree): این مدل ترکیبی از توپولوژی ستاره ای و خطی است و ساختار سلسله مراتبی ایجاد می کند؛ ریشه همان گره یا سوئیچ اصلی است و شاخه ها به صورت ستاره ای ادامه می یابند. این الگو انعطاف پذیری خوبی برای گسترش شبکه دارد، اما نقطه ی مرکزی (ریشه) ضعف بالقوه ای محسوب می شود.

• توپولوژی هیبرید (Hybrid): گاهی نیاز شبکه ها ایجاب می کند ویژگی های چند توپولوژی را در با هم ترکیب کنیم، تا بهترین عملکرد و تحمل خطا حاصل شود. مثال آن در بسیاری از مراکز داده و شرکت های بزرگ دیده می شود که ترکیبی از ساختار ستاره ای برای دفاتر کار، مش برای سرور ها و حلقه برای دستگاه های کنترلی به کار گرفته می شود.

ویژگی ها و معایب انواع توپولوژی

در ادامه، برای فهم اینکه توپولوژی شبکه چیست؟؛  به بررسی هر یک از انواع توپولوژی شبکه، توضیحات ویژگی ها را با جزئیات فنی و مثال های کاربردی خواهیم پرداخت:

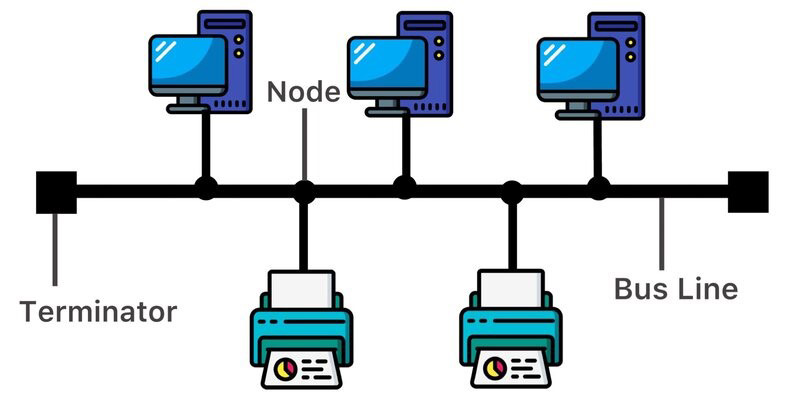

ویژگی های توپولوژی خطی (Bus)

• سیم کشی متمرکز: تمام گره ها با یک کابل مشترک (Backbone) وصل می شوند؛ نصب ساده و کم هزینه است، چرا که نیاز به کمترین تعداد کانکتور و تجهیزات نگهداری دارد.

• پروتکل :CSMA/CD هر دستگاه قبل از ارسال دیتا، بررسی میکند تا در صورت آزاد بودن خط، ارسال کند؛ این ساز وکار در شبکه های با تراکم پایین کارآمد است.

معایب توپولوژی خطی (Bus)

• تأثیر طول کابل بر کیفیت سیگنال: افزایش طول کابل باعث افت سیگنال و بازتاب امواج (Reflection) می شود که نرخ خطا را بالا برده و پهنای باند موثر را کاهش می دهد.

• تشخیص محل خرابی زمان بر: برای یافتن خطای کابل یا اتصال ضعیف، باید از ابزارهایی مانند TDR یا کابل سنج حرفه ای استفاده کرد که نیاز به تخصص و وقت دارد.

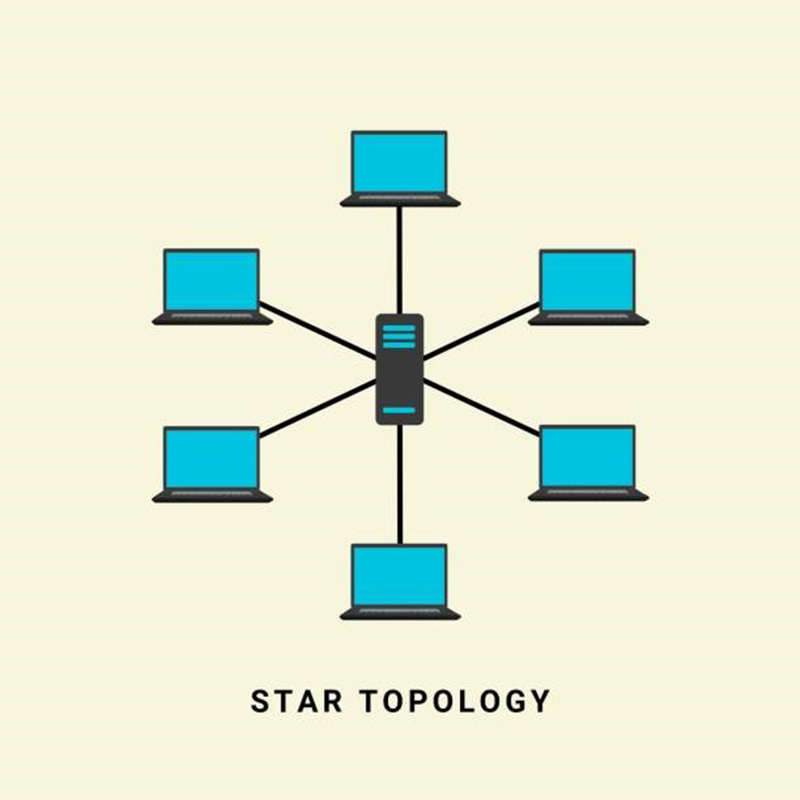

ویژگی های توپولوژی ستاره ای ( (Star

• تفکیک تداخل دامنه: هر پورت سوئیچ یک دامنه برخورد مجزا ایجاد می کند و حتی در صورت ارسال همزمان چند دستگاه، تداخل (Collision) رخ نمی دهد.

• امکان مدیریت پیشرفته: در سوئیچ های لایه  2و3  می توان  VLAN، ACL  و QoS را بر اساس پورت یا MAC/ IP  تعریف کرد تا ترافیک حساس، اولویت بندی شود.

معایب توپولوژی ستاره ای (Star )

• وابستگی به سوئیچ مرکزی: در شبکه های بزرگ معمولاً از طرح های Stack یا Virtual Chassis برای افزایش افزونگی استفاده می شود؛ در غیر این صورت خرابی یک سوئیچ یا پاور آن، بخش بزرگی از شبکه را (Down)  می کند.

• افزایش تاخیر :(Latency) در مسیر های طولانی هر گره باید ابتدا به هاب یا سوئیچ رفته و سپس به مقصد برسد؛ در توپولوژی های سلسله مراتبی، عبور بسته از چندین دستگاه ممکن است کمینه ی تاخیر را افزایش دهد.

ویژگی های توپولوژی حلقوی :(Ring)

• تبادل توکن با تأخیر قابل پیش بینی: در مدل های صنعتی مانند:  FDDI، تأخیر گردشی توکن یا (Token Rotation Delay)، مشخص است و برای کاربرد های زمان بندی Real‑Time، مناسب است.

• حلقه دوگانه برای تحمل خطای لحظه ای (Dual‑Ring ): در بسیاری از پیاده سازی ها مثل (SONET/SDH)، دو حلقه یا node مجزا وجود دارد که در صورت اختلال ترافیک، در حلقه پشتیبان هدایت می شود.

معایب توپولوژی حلقوی (Ring):

• پیچیدگی پروتکل: تبادل توکن نیازمند هماهنگی سخت افزاری و نرم افزاری دقیق است؛ در شبکه های مبتنی بر Ethernet این مدل کاربرد ندارد و پیاده سازی Token Ring هزینه بر است.

• حساسیت به تأخیر در گستردگی: با افزایش تعداد گره ها(Node) ، زمان گردش توکن طولانی تر شده و در پیک ترافیک، کارایی کاهش می یابد.

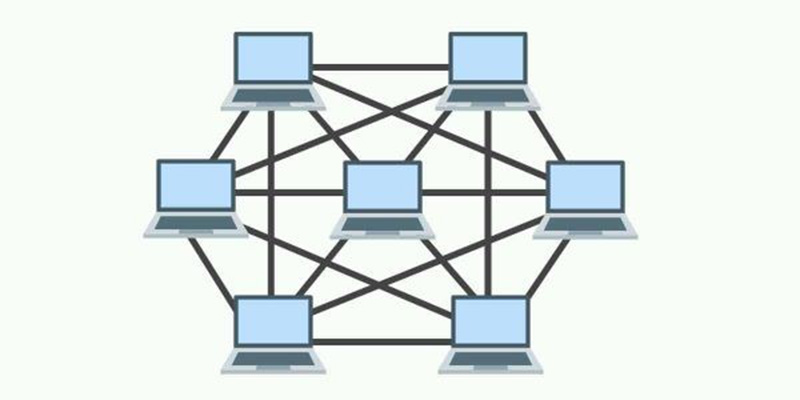

ویژگی های توپولوژی مش :(Mesh)

• سطح بالای تحمل خطا: در چنین ساختاری، اگر یک مسیر میان دو گره دچار اختلال شود، اطلاعات می توانند از مسیر های جایگزین عبور کنند، بدون اینکه کاربران متوجه قطعی یا کندی شوند. این ویژگی شبکه های مش را به سیستم هایی «خودترمیم» تبدیل می کند، چرا که با استفاده از پروتکل های مسیر یابی پیشرفته، می توانند به صورت خودکار مسیر های خراب را تشخیص داده و مسیر های سالم را جایگزین کنند.

• قابلیت اطمینان: وجود مسیرهای جایگزین و متعدد باعث می شود که شبکه حتی در شرایط پرترافیک یا هنگام بروز اختلال، بتواند سرویس دهی پایدار را حفظ کند. اطلاعات می توانند بین مسیر های مختلف توزیع شوند که این خود از ازدحام در مسیر های خاص جلوگیری می کند.

• بهینه بودن: پروتکل های پیشرفته ای که در این شبکه ها به کار می روند، همواره کوتاه ترین و مناسب ترین مسیر را برای انتقال داده ها انتخاب می کنند. این مسیرها بر اساس فاکتورهایی مانند سرعت، تأخیر، کیفیت سیگنال یا حتی ترافیک مسیر انتخاب می شوند، اطلاعات مسیر ها دائماً در حال بروز رسانی هستند و در صورت افت کیفیت یا قطع مسیر، مسیر جدیدی جایگزین می شود. این روند به کاهش بسته های گمشده و افزایش کارایی ارتباطی کمک می کند.

• مقیاس پذیری پویا: در بیشتر شبکه های مش جزئی، افزودن یک گره جدید به راحتی انجام می شود و نیاز به پیکربندی پیچیده یا قطع سرویس نیست. بسیاری از تجهیزات مش مدرن حتی توانایی شناسایی و اتصال خودکار به گره های اطراف را دارند، که این مسئله باعث می شود زمان راه اندازی و توسعه شبکه به طرز چشم گیری کاهش یابد.

• پایداری شبکه: یکی از برجسته ترین کاربرد های توپولوژی مش در محیط هایی است که پایداری شبکه حیاتی و غیرقابل مذاکره است. برای مثال در بیمارستان ها، قطع ارتباط بین تجهیزات حیاتی می تواند به مرگ بیمار منجر شود، توپولوژی مش تضمین می کند که ارتباطات با پایداری بالا و بدون وابستگی به یک مسیر خاص ادامه یابند.

معایب توپولوژی مش (Mesh):

• پیچیدگی پیکربندی و نگهداری: مدیریت هزاران لینک فعال، به ویژه در شبکه های بزرگ، نیازمند ابزارهای مانیتورینگ پیشرفته و نیروهای متخصص است. بروز رسانی نرم افزارهای روتر ها، تنظیم متریک های مسیریابی، تحلیل داده های مسیر و مدیریت ترافیک، همگی وظایفی هستند که به زمان و تخصص نیاز دارند.

• مصرف بالای منابع: مصرف در توپولوژی مش نیز بالاتر از حد میانگین است. هر گره باید توانایی پردازش اطلاعات مسیرهای متعدد را داشته باشد، که نیازمند حافظه و پردازنده های قدرتمندتر است. علاوه بر آن، داده های کنترلی مانند پیام های بروزرسانی مسیر و بررسی وضعیت لینک ها نیز بخشی از پهنای باند را اشغال می کنند. در شبکه های بی سیم یا باتری محور، این موضوع می تواند منجر به کاهش عمر باتری و کاهش بهره وری شود.

• مسیر یابی دشوار: در شبکه های بسیار بزرگ، توپولوژی مش ممکن است در مسیر یابی با مشکل مواجه شود. هر بار که مسیر جدیدی تعریف می شود یا یک گره از دست می رود، نیاز به بروز رسانی جداول مسیر یابی وجود دارد که می تواند باعث افزایش تاخیر در تصمیم گیری مسیر شود. این موضوع در سیستم هایی با زمان پاسخ حساس می تواند مشکل ساز شود.

ویژگی های توپولوژی درختی (Tree)

• قابلیت جدا سازی: جدا سازی منطقی بخش ها باعث می شود بتوان شبکه را به حوزه های مجزا تقسیم کرد، مثلاً: واحد های فروش، مالی و فنی هرکدام یک زیر شاخه جداگانه داشته باشند. این جدا سازی، اعمال سیاست های امنیتی و تنظیم کیفیت سرویس (QoS) را دقیق تر و کم خطاتر می کند.

• عیب یابی موضعی: وقتی مشکلی در یکی از شاخه ها پیش بیاید، به جای آن که تمام شبکه از کار بیفتد، تنها همان زیر شاخه دچار اختلال می شود.

• مسیریابی بهینه: زیرا ساختار سلسله مراتبی به روتر ها و سوییچ ها اجازه می دهد بسته ها را بر اساس موقعیت شاخه ای که در آن قرار دارند، هدایت کنند. این موضوع، به ویژه در شبکه های بزرگ با هزاران گره یا node ، باعث کاهش ترافیک غیر ضروری و افزایش سرعت ارتباطات داخلی می شود.

معایب توپولوژی درختی (Tree)

• نقص در طراحی  :STP در توپولوژی درختی، پروتکل STP معمولاً زمان همگرایی زیادی می برد، مسیر یابی غیر بهینه ای دارد، به ریشه ای واحد وابسته است که نقطه ی تکینگی ایجاد می کند، لینک های مسدودشده ظرفیت شبکه را هدر می دهند، پیکرب ندی پارامتر های آن پیچیده است و در شبکه های بزرگ به دلیل افزایش حجم بار پردازشی سوییچ ها را بالا می برد.

• وابستگی به ریشه: بزرگ ترین مشکل توپولوژی درختی، وابستگی به ریشه یا سوییچ های بالایی است. تصور کنید تنه ی درخت قطع شود؛ تمام شاخه ها و برگ ها بی حرکت می مانند. در عمل اگر سوییچ مرکزی یا لینک های اصلی دچار مشکل شوند، ممکن است کل شبکه از دسترس خارج گردد.

• هزینه ی پیاده سازی و نگهداری بالا: هر زیرشاخه نیازمند سوییچ یا ریپیتر مجزا است و کابل کشی ها گسترده تر می شوند. این امر، به ویژه در دفاتر پراکنده و ساختمان های بزرگ، هزینه های مالی و زمانی را بالا می برد.

• پیچیدگی مدیریتی در سطوح مختلف: مدیر شبکه باید تنظیمات IP، سیاست های دسترسی و مانیتورینگ را به طور جداگانه برای هر بخش پیکر بندی و پیگیری کند. این حجم کار افزوده، احتمال خطا را در پیکر بندی و عیب یابی افزایش می دهد.

• تاخیر: حتی با وجود مسیر یابی بهینه، برخی مسیرها در توپولوژی درختی می توانند گلوگاه ترافیکی ایجاد کنند. گاهی بسته ها باید از چندین سوییچ و لینک بگذرند تا به مقصد برسند که این مسیر طولانی ممکن است، تاخیر را افزایش دهد.

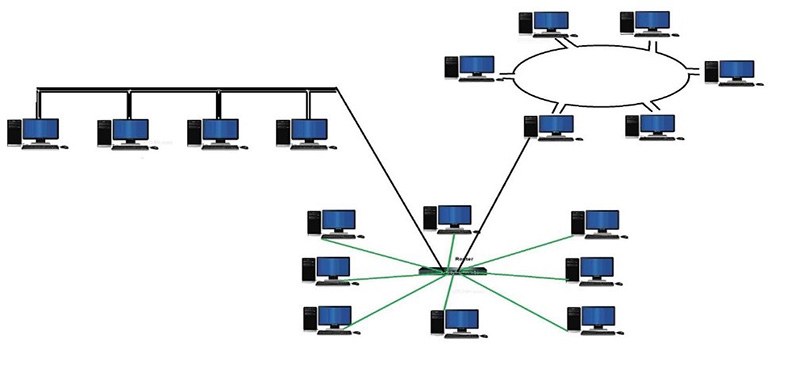

ویژگی های توپولوژی هیبرید (Hybrid)

• انعطاف پذیری بالا: یکی از برجسته ترین ویژگی های توپولوژی هیبرید، قابلیت انطباق با تغییرات است. وقتی کسب وکاری رشد می کند یا نیاز هایش دستخوش تحول می شود، مدیر شبکه می تواند با افزودن یا حذف زیر توپولوژی ها، ساختار را بدون اختلال گسترده در کل شبکه تغییر دهد.

• بهینه سازی عملکرد و ترافیک: در کنار انعطاف پذیری، توپولوژی هیبرید امکان تفکیک منطقی ترافیک را مهیا می سازد. بخش هایی از شبکه که به ارسال و دریافت مداوم داده نیاز دارند، مانند: سرورهای دیتا بیس می توانند در یک زیر توپولوژی پر سرعت، مانند ستاره با سوئیچ های قدرتمند قرار گیرند.

• افزایش اعتمادپذیری: وقتی نقاط حساس شبکه در یک ساختار متمرکز قرار گیرند، احتمال قطعی سراسری بالا می رود. توپولوژی هیبرید با جداسازی منطقی بخش های حیاتی، مثلاً تفکیک سرورها از ایستگاه های کاری که به سادگی می تواند با پشتیبان گیری موازی یا مسیرهای جایگزین، ریسک قطع کامل شبکه را کاهش دهد.

• سخت افزار و تجهیزات متنوع: یکی دیگر از امتیازات توپولوژی هیبرید، امکان استفاده از تجهیزات متنوع بر اساس نیاز هر بخش است. برای مثال در بخش ستاره می توان سوئیچ های مدیریتی لایه 3، با قابلیت مسیریابی پیشرفته به کار برد و در بخش باس از کابل کشی ساده تر و سوئیچ های ارزان تر استفاده کرد.

معایب توپولوژی هیبرید (Hybrid)

• پیچیدگی مدیریتی: با افزایش تنوع ساختارها و دستگاه ها در توپولوژی هیبرید، نگهداری و مدیریت شبکه مشکل می شود، تنظیمات IP، سیاست های امنیتی و QoS باید در لایه های مختلف با هماهنگی دقیق تنظیم شود. کوچک ترین بی دقتی می تواند موجب بروز خطاهای شبکه ای یا تداخل ترافیک شود.

• هزینه اولیه بالا: اگرچه استفاده از تجهیزات متناسب می تواند در بلند مدت بهینه باشد، اما در نقطه آغاز، خرید انواع سوئیچ و روتر با قابلیت های گوناگون، نصب و پیکربندی آنها و کابل کشی پیچیده می تواند بودجه قابل توجهی طلب کند.

• عیب یابی پیچیده: در توپولوژی های ساده تر، مانند ستاره یا حلقه، محل دقیق بروز مشکل راحت تر شناسایی می شود. اما در ساختار هیبرید که چند توپولوژی در هم تنیده شده اند، ردیابی اشکال ممکن است زمان بر و گیج کننده می باشد.

نتیجه گیری

در این مقاله بررسی کردیم که توپولوژی شبکه چیست و اهمیت آن در بهبود عملکرد، مقیاس پذیری و امنیت شبکه ها چقدر بالاست. با آشنایی با انواع مختلف توپولوژی و عوامل مؤثر در انتخاب آن، می توانید بهترین ساختار را برای شبکه سازمان یا پروژه خود برگزینید و از مشکلات رایج جلوگیری کنید.
